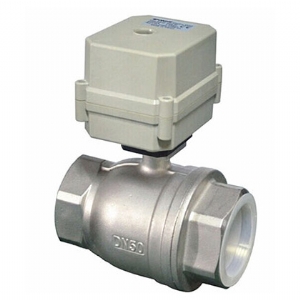

微型电动球阀
电动球阀设计特点
1、采用全铜齿轮设计，精度高输出力矩大。
2、外型小巧，结构紧凑。
3、运行电流低，可以使用电池供电。
4、密封性能良好，防护等级IP67.
电动球阀适用场合
1 、IC卡水表、热计量表、空调自动加湿。
2 、自动排水设备、高校节水器具。
3 、工业自控小型设备、环保等领域，替换电磁阀不能稳定工作的场合。
|
产品规格 |
DN50（可选配 NPT / BSP、DN32、DN40阀体） |
|
Z大工作压力 |
1.0MPa |
|
流通介质 |
水、空气 |
|
额定电压 |
DC12、DC24、AC/DC9-24V、AC/DC9-35V、AC110-230V（可选） |
|
静态电流 |
≤500MA |
|
阀体材料 |
SS304 |
|
开关的时间 |
≤15S |
|
寿命 |
70000次 |
|
执行器材料 |
工程塑料 |
|
执行器扭矩 |
10 N.M |
|
环境温度 |
-15℃～50℃ |
|
液体温度 |
2℃～90℃ |
|
手动方式 |
不带 |
|
开关指示 |
带 |
|
线路控制方式 |
CR2 01，CR2 02，CR3 03，CR4 01，CR5 01，CR5 02，CR7 04(可选) |
|
垫座 |
PTFE |
|
密封件 |
FKM |
|
防护等级 |
IP67 |
|
产品规格 |
DN50（可选配 NPT / BSP、DN32、DN40阀体） |
|
Z大工作压力 |
1.0MPa |
|
流通介质 |
水、空气 |
|
额定电压 |
DC12、DC24、AC/DC9-24V、AC/DC9-35V、AC110-230V（可选） |
|
静态电流 |
≤500MA |
|
阀体材料 |
SS304 |
|
开关的时间 |
≤15S |
|
寿命 |
70000次 |
|
执行器材料 |
工程塑料 |
|
执行器扭矩 |
10 N.M |
|
环境温度 |
-15℃～50℃ |
|
液体温度 |
2℃～90℃ |
|
手动方式 |
不带 |
|
开关指示 |
带 |
|
线路控制方式 |
CR2 01，CR2 02，CR3 03，CR4 01，CR5 01，CR5 02，CR7 04(可选) |
|
垫座 |
PTFE |
|
密封件 |
FKM |
|
防护等级 |
IP67 |
细节描述
|
产品规格 |
DN50（可选配 NPT / BSP、DN32、DN40阀体） |
|
Z大工作压力 |
1.0MPa |
|
流通介质 |
水、空气 |
|
额定电压 |
DC12、DC24、AC/DC9-24V、AC/DC9-35V、AC110-230V（可选） |
|
静态电流 |
≤500MA |
|
阀体材料 |
SS304 |
|
开关的时间 |
≤15S |
|
寿命 |
70000次 |
|
执行器材料 |
工程塑料 |
|
执行器扭矩 |
10 N.M |
|
环境温度 |
-15℃～50℃ |
|
液体温度 |
2℃～90℃ |
|
手动方式 |
不带 |
|
开关指示 |
带 |
|
线路控制方式 |
CR2 01，CR2 02，CR3 03，CR4 01，CR5 01，CR5 02，CR7 04(可选) |
|
垫座 |
PTFE |
|
密封件 |
FKM |
|
防护等级 |
IP67 |
线路控制图如下：

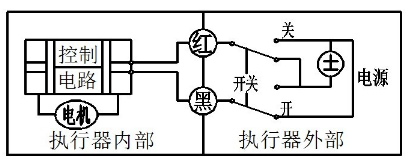

CR2-01（2 线控制）
1. 红线接通正较，黑线接通负较，阀门关闭，到位后执行器内部自动断电。
2. 黑线接通正较，红线接通负较，阀门打开，到位后执行器内部自动断电。
* 电压选配：DC12V/DC24V
* 不得超过电压工作

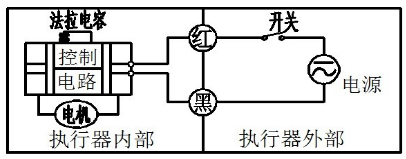

CR2-02 (2 线控制-断电复位）
1、红线、黑线接电源。
2、当开关闭合，阀门打开，到位后执行器内部自动断电。
3、当开关断开，阀门关闭，到位后执行器内部自动断电。
* 电压选配：AC/DC110V-230V,AC/DC9-24V,AC/DC9-35V.
* 不得超过电压工作

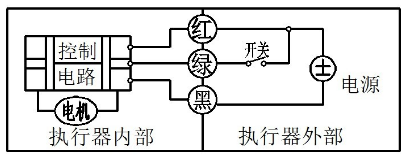

CR3-03（3 线控制）
1、红线、绿线接正较，与黑线接负较。
2、当绿线开关闭合，阀门打开，到位后执行器内部自动断电。
3、当绿线开关断开，阀门闭合，到位后执行器内部自动断电。
* 电压选配：AC/DC12V，AC/DC24V。
* 不得超过电压工作

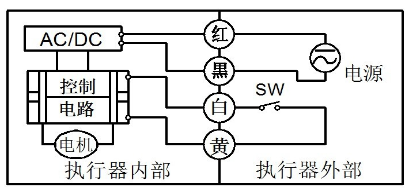

CR4-01（4线控制，带反馈信号）
1、红线、黑线接负较, 白线，黄线接开关。
2、当开关闭合，阀门打开，到位后执行器内部自动断电。
3、当开关断开，阀门关闭，到位后执行器内部自动断电。
* 电压选配：AC/DC110V-230V
* 控制线带DC5V /DC24V电 ,在多台电动阀并联同时使用时,把颜色相同的控制线接在一起,否则电动阀不能正常工作。

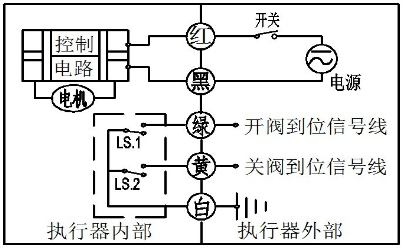

CR5-01（5线控制，带反馈信号）
1、红线接通正较，黑线接通负较，阀门全关并保持。
2、黑线接通正较，红线接通负较，阀门全开并保持。
3、绿线和白线接阀门全开信号线。
4、黄线和白线接阀门全关信号线。
* 电压选配：DC12V/DC24V
* 不得超过电压工作
* 反馈带载能力：1、Z大电压DC36V，AC220V;2、Z大电流为0.4A.

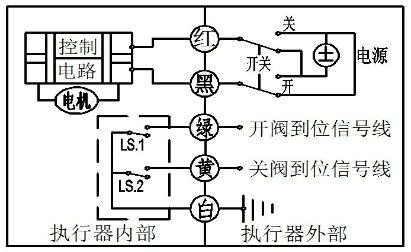

CR5 02 ( 5线控制，带反馈信号)
1、红线、黑线接电源。
2、当开关闭合，阀门打开，到位后执行器内部自动断电。
3、当开关断开，阀门关闭，到位后执行器内部自动断电。
4、绿线和白线接阀门全开信号线。
5、黄线和白线接阀门全关信号线。
* 电压选配：AC/DC9-35V,AC110-230V
* 不得超过电压工作
* 反馈带载能力：1、Z大电压DC36V，AC220V;2、Z大电流为0.4A。
CR7-03（7线控制）
1、红线、绿线接正较，与黑线接负较。
2、当绿线开关闭合，阀门打开，到位后执行器内部自动断电。
3、当绿线开关断开，阀门闭合，到位后执行器内部自动断电
4、蓝线和灰线接阀门全开信号线。
5、黄线和白线接阀门全关信号线。
* 电压选配：电压选配：AC/DC12V，AC/DC24V。
* 不得超过电压工作

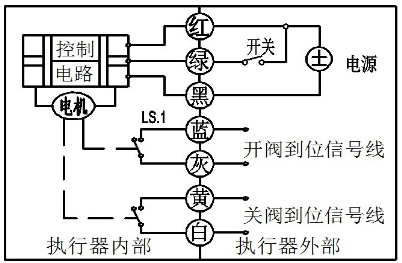

CR7-04（7线控制）
1、红线、黑线接负较, 白线，黄线接开关。
2、当开关闭合，阀门打开，到位后执行器内部自动断电。
3、当开关断开，阀门关闭，到位后执行器内部自动断电。
4、绿线和白线接阀门全开信号线。
5、黄线和白线接阀门全关信号线。
* 电压选配：AC/DC110V-230V
* 不得超过电压工作
