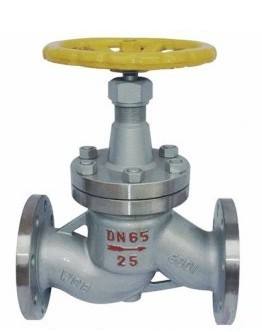

J41B氨用截止阀

所属分类：截止阀
点击次数：
发布日期：2017/06/03
在线询价

详细介绍

J41B氨用截止阀

概述

J41B氨用截止阀阀体的结构形式有直通式、直流式和直角式。直通式是最常见的结构，但其流体的阻力最大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。中通法兰为方形结构，阀杆采用间杆连接。阀体密封面部位采用球凸状，与阀脚以线吻合密封。

结构特点及用途

中通法兰为方形结构、阀杆采用暗杆连接.
阀体密封面部位采用球凸状,与阀瓣以线吻合密封.
密封面采用巴氏合金,密封性能好,使用寿命长.

主要性能规范

适用介质:液,气,氨,氮,氢
适用温度:-40~150℃

试验压力

公称压力 PN(Mpa)	试验压力(Mpa)
公称压力 PN(Mpa)	壳体强度试验	密封试验
1.6	2.4	1.8
2.5	3.8	2.8

主要零件材料

产品类型	零件名称
产品类型	阀体,阀盖	阀杆	填料	密封面	垫片	紧固件
J41B-(16/25)C	铸钢	碳钢	聚四氟乙烯	巴氏合金	石棉胶板	优质碳钢
J41B-(16/25)O	球墨铸铁	碳钢	聚四氟乙烯	巴氏合金	石棉胶板	优质碳钢
J41B-(16/25)K	可锻铸钢	碳钢	聚四氟乙烯	巴氏合金	石棉胶板	优质碳钢

主要尺寸及重量

公称通径DN（mm）		主要外形尺寸及连接尺寸											重量（Kg）
公称通径DN（mm）		L	D	D1	D2	D6	b	f	f2	Z-d	H	D0	重量（Kg）
J41B-16C
15	130		90	60	40	35	14	2	4	4-14	196	120	4.5
10	130		95	65	45	40	14	2	4	4-14	196	120	6
20	150		105	75	55	51	16	2	4	4-14	196	140	9
25	160		115	85	65	58	16	2	4	4-14	201	160	9.5
32	180		135	100	78	66	18	2	4	4-18	208	160	12
40	200		145	110	85	76	18	3	4	4-18	248	200	13
50	230		160	125	100	88	20	3	4	4-18	248	200	17.4
65	290		180	145	120	110	22	3	4	4-18	321	240	30
80	310		195	160	135	121	24	3	4	8-18	325	240	38
100	35		215	180	155	150	24	3	4.5	8-18	371	280	53
125	0400		245	210	185	176	26	3	4.5	8-18	400	320	78
150	480		280	240	210	204	26	3	4.5	8-23	432	320	114
200	600		335	295	265	260	30	3	4.5	12-23	654	400	196
250	650		405	335	320	313	32	3	4.5	12-25	745	500	298
300	700		460	410	375	364	34	3	4.5	12-25	852	600	393
J41B-25C
10	130		90	60	40	35	16	2	4	4-14	196	120	5
15	130		95	65	45	40	16	2	4	4-14	196	120	7
20	150		105	75	55	54	16	2	4	4-14	196	120	9
25	160		115	85	65	58	18	2	4	4-14	201	120	10
32	180		135	100	78	66	18	2	4	4-18	208	120	12
40	200		145	110	85	76	20	2	4	4-18	248	160	14
50	230		160	125	100	88	20	3	4	4-18	248	160	17.3
65	290		180	145	120	110	22	3	4	8-18	321	240	30
80	310		195	160	135	121	24	3	4	8-18	325	240	38
1000	350		230	190	160	150	24	3	4	8-23	371	280	56.7
125	400		270	220	188	176	30	3	4.5	8-25	401	320	83
150	480		300	250	218	204	30	3	4.5	8-25	432	320	118.7
200	600		360	310	278	260	34	3	4.5	12-30	654	400	202
250	650		425	370	332	313	42	3	4.5	12-34	745	500	305.6
300	750		485	430	390	364	46	4	4.5	12-34	852	600	413
