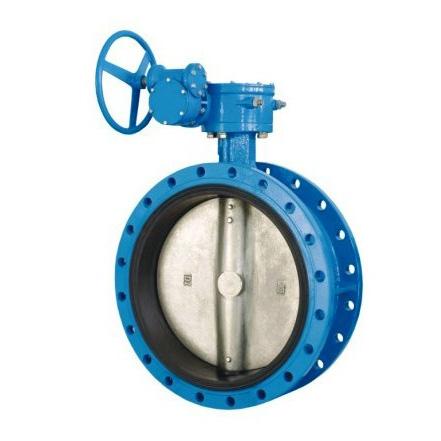

D341X软密封蝶阀

D341X软密封蝶阀

   D341X软密封蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

  D341X软密封蝶阀工作原理：

   蝶板的回转中心(即阀杆的中心)位于阀体的中心线和蝶板的密封面截面上，蝶板旋转90角度即可完成启闭。阀座采用合成橡胶。关闭时蝶板的外圆密封面挤压合成橡胶阀座，使阀座产生弹性变形而形成弹性力作为密封比压保证蝶阀的密封。

  D341X软密封蝶阀产品特点：

   1、流量特性趋直线，调节性能好。

   2、小巧轻便，容易拆装及维修，且密封可靠。　

   3、结构简单、紧凑，操作扭矩小，90°回转开启迅速。

   4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。

   5、蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。

  D341X软密封蝶阀用途：

   密封圈材料      适用温度             适用介质

     NR          ≤85℃            水、空气、酸碱类

     CR          ≤85℃            水、煤气、酸碱类

     NBR         ≤100℃            水、油品

     EPDM        ≤120℃            水、蒸汽、一般酸碱类

     FKM         ≤150℃            水、蒸汽、强酸碱类

  D341X软密封蝶阀材料：

   阀体      铸铁、球墨铸铁、碳钢、不锈钢

   蝶板      铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料

   阀杆      2Cr13不锈钢

  阀座密封圈   天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM

  压力等级：　  1.0 MPa　 1.6 MPa

  D341X软密封蝶阀测试：

   衬里层：电火花检测

   试验与检验   按GB/T13927标准

   公称压力：PN（MPa）

   阀体：PN×1.5

   密封：PN×1.1

  任选附件：蜗轮装置、气动装置、电动装置
