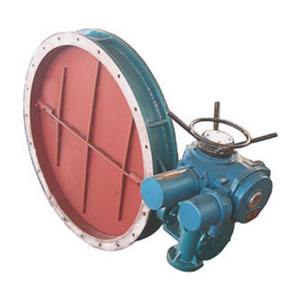

D341W通风蝶阀

D341W通风蝶阀

  D341W通风蝶阀产品介绍

   通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤1.0MPa，一般适用于工业、冶金、环保等管道作通风调节介质流量之用。

  D341W通风蝶阀应用范围

   通风蝶阀适用温度随阀体选材而定，公称压力≤1.0MPa，一般适用于工业、冶金、环保、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断的管道控制装置。通风蝶阀在管道中一般应当水平安装。

  D341W通风蝶阀结构特点

   1、通风蝶阀设计新颖、合理，结构独特，重量轻，启闭迅速。

   2、蝶阀操力矩小，操作方便，省力灵巧。

   3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

   4、内无连杆、螺栓等、工作可靠、使用寿命长，不受介质流向影响

  D341W通风蝶阀标准规范

   设计制造标准：GB/T 12238-1989；JB/T8692-1998

   结构长度标准：GB/T 12221-2005

   连接法兰标准：GB/T 9115.1

   压力温度等级：GB/T 12224-2005

   试验检验标准：GB/T 13927-2008

  D341W通风蝶阀零件材料

   零件名称             材料

    阀体      铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料

    蝶板      铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料

    密封圈           与阀体相同

    阀杆       碳钢、 2Crl3、不锈钢、铬镍钼钛钢

    填料              柔性石墨

  密封材料选用和适用温度

   材料品种     碳素钢   低温碳钢合金钢   奥氏体不锈钢

   代号         WCB      LCB        304、316

   耐最高温度    425℃     345℃        600℃

   耐最低温度    -29℃     -46℃         -196℃

   适用工作温度   ≤ 25℃  ≤345℃        ≤600℃
